Caméra Thermique Infrarouge (Diagnostic / Réparation Carte mère) Super Cam X QianLi

Détection des puces IC défectueuses avec la QianLi Super Cam X

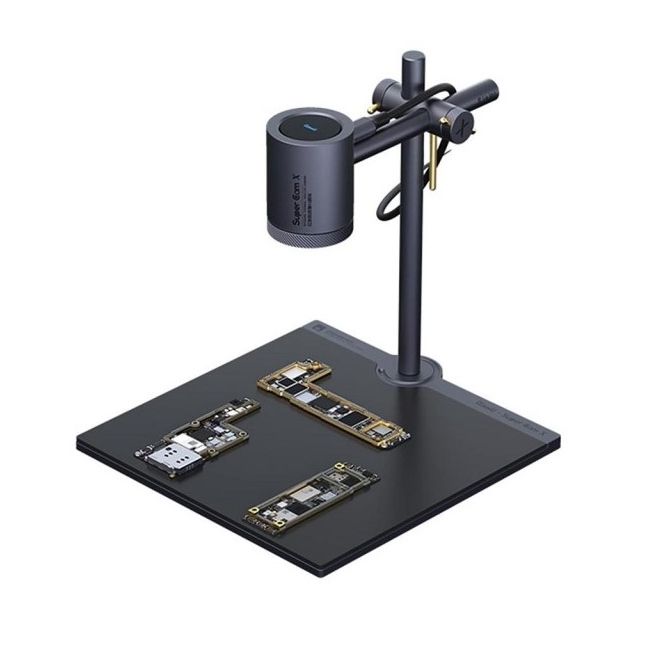

La QianLi Super Cam X est une caméra thermique infrarouge intelligente (appareil de diagnostic rapide PCB) qui correspond à une nouvelle génération d’équipements de maintenance, le premier au monde à utiliser une technologie de positionnement entrelacé bispectrale. Grâce à un puissant logiciel d’analyse intelligent côté PC, l’utilisation d’algorithmes intelligents, la Super Cam X de QianLi peut détecter la température de fonctionnement de la puce de la carte mère grâce à l’utilisation d’une technologie intelligente. Par l’analyse de comparaison de carte mère normale/anormale, la Super Cam X peut identifier rapidement et avec précision une puce (IC) qui fait défaut sur une carte mère, ce qui peut aider significativement le technicien (réparateur) à réparer la carte mère, et améliorer l’efficacité et la précision de la réparation.

Le dispositif de diagnostic d’imagerie thermique infrarouge de carte de circuit imprimé de la Super Cam X dispose de 3 composantes :

• une caméra thermique infrarouge avant
• un support vertical réglable
• un logiciel d’analyse intelligent à installer sur un ordinateur

Une caméra thermique polyvalente

La caméra frontale de la Super Cam X est composée d’une lentille de vision double et infrarouge, qui peut afficher sur un moniteur un écran avec une image simple et claire, un écran d’imagerie thermique infrarouge, un écran simultané d’imagerie thermique par image et infrarouge. Le technicien réparateur peut localiser rapidement la position de la puce (IC) en cause en observant le moniteur. En outre, la lentille peut être utilisée comme un microscope électronique, comme une machine multifonction. Afin d’atteindre la meilleure distance d’observation, la Super Cam X est livrée avec son support réglable. En ajustant la distance entre la machine et la carte mère, vous pouvez obtenir une image très claire et précise.

Détection intelligente des puces défectueuses

Grâce à votre ordinateur, le logiciel d’analyse utilise un algorithme d’identification intelligente. La température de fonctionnement de chaque puce sur la carte PCB peut être affichée sur l’écran et la valeur de température maximale de la puce peut également être positionnée intelligemment. Grâce à l’analyse de comparaison carte mère normale/anormale. Vous serez en mesure de rapidement localiser la position de la puce qui pose problème pour faire la réparation. Dans le même temps, le logiciel peut prendre des photos et des vidéos pour vous permettre de sauvegarder des photos de maintenance de la carte mère ou des preuves vidéo, et fournir une date de référence pour une maintenance future.

Lien de téléchargement Logiciel :
https://drive.google.com/file/d/17XeirrbjdQDzFyqPA_boyHmFJvlKkY6Y/view?usp=sharing

Points forts de la Super Cam X de QianLi

• Module caméra et support de levage avec design amovible faciles à assembler et à transporter.
• Le module caméra peut être démontée et remplacée par un microscope électronique servant de machine polyvalente.
• Le support peut être ajusté par des mollettes pour atteindre la meilleure distance d'observation
• Image vidéo et infrarouge double lentille d'imagerie thermique montrant différents effets d'image
• Imagerie thermique / infrarouge double fusion de lumière, montrant un effet d'image plus délicat
• L'algorithme de reconnaissance d'intelligence du logiciel peut afficher chaque valeur de température de composants
• Grâce au mode "comparaison" de carte mère normale/anormale par logiciel, localisez rapidement la puce de la carte mère qui pose problème.
• Le logiciel peut enregistrer chaque fois les données pendant la maintenance de la carte mère en prenant des photos et des vidéos.

Caractéristiques techniques de la Super Cam X de QianLi

Paramètres infrarouges

• Type de sonde : Détecteur d'oxyde de vanadium non refroidi (VOx)
• Résolution : 160 × 120
• Plage de longueur d'onde : 7,5-13,5 μm
• Perspective de l'objectif : 57 ° × 44 °

Paramètres de lumière visible

• Résolution : 1920 × 1080
• Interface et fonctions d'affichage
• Mode d'affichage : infrarouge
• Sortie Usb Type-C
• Format de stockage d'image : JPEG

Caractéristiques physiques

• Taille du support : 38 cm × 25 cm × 36 mm
• Poids : 435 g
• Installation : Installation amovible

Alimentation

• Tension d'alimentation d'entrée : 5-26 V DC
• La consommation d'énergie : 2,2 W (3 W maximum)

Environnement

• Plage de température de stockage : -20 ° ~ 60 ° C
• Humidité : 95 % d'humidité relative

Performance de mesure de la température

• Fonction de mesure de la température : Mesure de température complète
• Précision de mesure de température : ± 5 ° C
• Plage de température : -20°C - 120°C
